Thiết kế hệ thống dẫn động băng tải trên Inventor phần 2

Chọn then

b.  Trục 2 :

+ Công suất: P₁ = 2.4 kW

+ Momen xoắn: T₁ = 1065.06 Nm

+ Số vòng quay: n = 21.52 v/p

+ Lực tác dụng lên trục vít: F_r = 2007.493N

                                   F_t = 5430.360N

                                   F_a = 1608.996N

+ Đường kính trục vị trí lắp bánh đai:

$\mathrm{d}=\sqrt[3]{\frac{5T}{\left[\tau \right]}} =\sqrt[3]{\frac{5.1065.06.1000}{25}} =59.7$ Ta chọn d = 60mm

+ Chọn sơ bộ kích thước trục:

l_m22 = 108; k­₁ = 8; k₂ = 5; k₃ =20; h_n = 20; l₁₂ = 59.5 ; l₁₁  = 415; l₁₃ = 207

l_m23 = 120; b₀ = 50; l₂₁ = l₂₂ = 82,5; l₂₃ = 331

Theo hình ta có các lực tác dụng lên ổ:

Tại gối 1: F_r1 = 7004,6N

Tại gối 2: F_r2 = 4408,7N

Theo kết quả bộ truyền Trục vít  ta có : F_a1 = 5430,306N

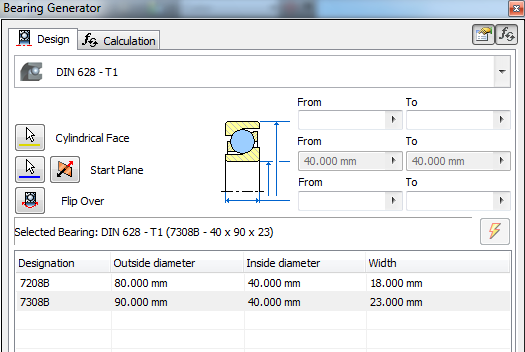

Số vòng quay n= 473,33 v/p, tuổi thọ yêu cầu: L = 36288 giờ.

lực hướng tâm tác dụng lên Ổ:

Tại gối 1: Fr₁ = 8204.94N

Tại gối 2: Fr₂ = 3631.25N

Vì Fr₁ > Fr₂ nên ta tính toán theo Fr₁ = 8204.94Nư

Lực dọc trục: Fa₂ = 1608.996N

Số vòng quay: n= 21.52 v/p, tuổi thọ yêu cầu: L = 36288 giờ, Ổ Côn đỡ chặn.

Tính toán thiết kế bộ truyền đai

+ Công suất P = 3.2kW

+ Số vòng quay: 1420 v/p

+ Dựa trên công suất P và số vòng quay N ta chọn đai thang loại A b=13,h=8

+ Đường kính bánh đai nhỏ: d₁ = 140mm

+ Đường kính bánh đai lớn: d­_2­ = d­₁ u(1-ε) = 3.140.(1-0.01)=415.8

Với ε = 0.01, ta chọn d₂ = 420mm theo tiêu chuẩn.

+ Khoảng cách trục nhỏ nhất : a= d₂ = 420 mm.

+ Chiều dài tính toán của đai: L = 2a+ $\frac{\pi ( d1+d2)}{2}$ + $\frac{{\left(d_2-d_1\right)}^2}{4a}$  = 1766.3 mm

Ta chọn theo tiêu chuẩn là L = 1750 mm

Kết quả tính trong Autodesk Inventor

Bảng 3: Các thông số tính từ Autodesk Inventor
